반도체 기업(3)

이번 포스팅에서는 디자인하우스 기업 중 알파칩스라는 기업에 대한 분석 포스팅입니다.



디자인하우스는 팹리스가 만든 설계를 파운드리 공정에 맞게 다듬고, 양산까지 이어지도록 책임지는 설계 서비스 분야입니다.

추가로 디자인하우스에 대해서 궁금하신 내용은 아래의 내용을 참고하시면 좋을 것 같습니다.

https://vlsi-learning.tistory.com/7

반도체 회사(Intro)





어찌됐건 이번 포스팅에서는 그 중에서도 "알파칩스(구 알파홀딩스)"라는 기업에 대해서 포스팅 해보려고 합니다.





이 기업에 관심을 가지게 된 이유?

2000년 전후로 설립된 1세대 디자인하우스로는 알파칩스, 다윈텍, 씨에스테크놀로지 등이 있는 것으로 알고 있습니다. 이 중 2002년 설립된 알파칩스만이 유일하게 살아남았다는 것이 눈에 들어왔습니다. 물론 20년 동안 2번이나 매각 위기가 있었지만, 반도체 서비스 분야 이외에 팹리스 분야에도 진입하며 위기를 기회로 재도약한 기업입니다.



알파칩스의 위기?

알파칩스가 매각된 이유는 2014년 창업자가 PEF(카무르인베스트먼트파트너스)에 경영권을 넘겼고, 2016년에는 프리미어바이오로 재매각되며 사명이 알파홀딩스로 변경되었습니다. 프리미어바이오 체제에서 “단일 디자인하우스 의존 리스크”를 줄이기 위해 2018년 팹리스 에이디텍을 인수했고, 그 결과 알파홀딩스는 DSP와 함께 내부에서 팹리스 사업을 하게 되었습니다. 이 과정에서 조직 반발로 이어져, 불안정한 시기에 신사업까지 겹치며 엔지니어의 90% 가까이가 퇴사하는 위기를 겪었습니다.

https://www.thebell.co.kr/front/newsview.asp?click=F&key=202303031402026440108945

'1세대 DSP 알파홀딩스', 도약 스토리 그린다





아래의 내용은 '알파칩스' 홈페이지와 기업 IR 자료를 참고하고 요약해서 작성했습니다.

회사 소개



알파칩스는 Work together for Human Health and a better life를 미션으로 시스템 반도체 사업분야에서 혁신적인 기술에 대한 끊임없는 도전으로 직원과 고객을 행복하게 하는 강소기업 그룹이 되는 것을 지향하고 있습니다.



3가지 핵심가치

1. 존중(Respect)
2. 탁월성(Excellence)
3. 서비스(Service)

존중으로 신뢰를 쌓아가고 학습하고 개선하고 연구함으로써 탁월성을 키우며 빠르고 정확한 서비스로 감동을 주는 우리들



알파칩스 대표



알파칩스의 대표는 윤석원 대표입니다.

윤석원 대표는 한양대학교 전자공학과를 졸업한 후 삼성전자에서 반도체 관련 업무를 수행하였으며, 이후 ㈜바른전자 대표이사를 역임하였습니다. 현재는 ㈜알파칩스를 포함하여 ㈜엔스넷, ㈜포스텍의 대표이사를 겸임하고 있으며, 시스템반도체 설계·개발 분야에서 다수의 실무 경험과 경영 경력을 보유하고 있습니다.



경영 원칙

1. 정직과 성실
   • 개인의 존엄성 다양성을 존중한다
   • 법과 상도의에 따라 공정하게 경쟁한다
   • 정확한 회계기록을 통해 회계의 투명성을 유지한다
2. 바람직한 근무환경
   • 모든 업무활동에서 공과 사를 엄격히 구분한다.
   • 인간 존중의 경영은 회사를 위해 일하는 모든 이들에게 동일하게 적용된다.
   • 건전한 조직 분위기를 조성한다
3. 주주가치 제고
   • 주주가치 중심의 경영을 추구한다.
   • 주주가 현명한 투자를 할 수 있도록 필요한 정보를 제공한다.
4. 공정 경쟁
   • 고객가치 창출을 위한 공정 경영을 중시한다.
5. 지역사회에 대한 책임
   • 기업시민으로서 지켜야 할 기본적 책무를 성실히 수행한다.
   • 사업 파트너와 공존경영의 관계를 구축한다.

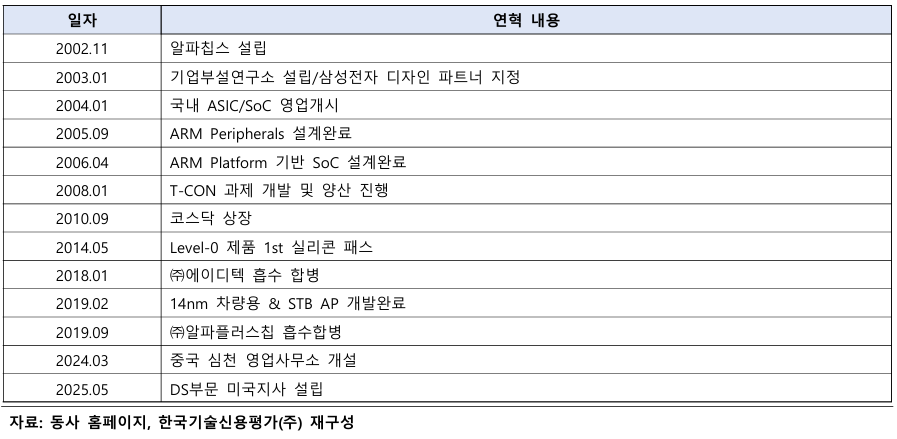

알파칩스 주요연혁



핵심적인 것들은 ARM을 고객사로 두었을 뿐만 아니라 삼성 파운드리와 협업을 통해 성공적인 성과를 도출했던 경험과 2010년에 코스닥에 상장된 기업입니다. 그 외에도 여러 회사들을 흡수 합병하면서 몸집을 키워왔고 2016년도에는 사업 다각화 과정에서 사명을 '알파홀딩스'로 변경했었다가 반도체 중심의 기술, 사업 경쟁력을 강화하고자 2025년에 사명을 '알파칩스'로 다시 변경했다고 합니다.



국내 디자인하우스라면, 삼성전자 DSP(Design solution partner)인 것인 중요한 포인트입니다. 왜냐하면, 전세계 파운드리 시장을 이끄는 대표적인 회사가 삼성이기 때문입니다. 이런 회사와 파트너를 맺고 있다는 것만으로 큰 힘이 되겠죠.



DSP가 의미하는 것은 아래와 같습니다. (삼성 자료 참고)

삼성전자 Foundry 사업부의 DSP는 전 세계 고객을 대상으로 포괄적인 ASIC 설계 서비스와 공급망 관리 서비스를 제공합니다. DSP는 삼성의 첨단 공정 기술을 활용한 다양한 실적을 보유하고 있으며, 전문 설계 서비스부터 포괄적인 턴키 솔루션에 이르기까지 유연한 협력 모델을 통해 다양한 고객 요구와 선호 사항을 지원할 수 있습니다. 고객은 삼성 Foundry와 DSP와의 협업을 통해 혁신을 가속화하고 맞춤형 실리콘을 보다 빠르고 효과적으로 시장에 출시할 수 있습니다.



2026년도 기준, DSP에 해당하는 기업들이고 당연히 알파칩스도 포함됩니다.

Source: 삼성전자



알파칩스에 대해서 정리하면, 아래와 같습니다.

• 2002년 11월 설립, 2010년 9월 코스닥 상장한 시스템반도체 설계(디자인하우스·팹리스) 전문기업
• 설립 초기부터 삼성전자와 협력하며 ASIC·SoC 설계 서비스를 제공
• 기업부설연구소 중심으로 고속 인터페이스 IP, 임베디드 프로세서 기반 SoC 등 설계 기술 확보
• ISP(네트워크 카메라 영상처리 칩), T-CON(디스플레이 구동), 차량용 AP 등 상용화 경험 축적
• 최근 14nm·8nm 공정 AP, 자율주행·로봇용 AI SoC, 5G 통신용 SoC로 설계 역량 확대
• 주력 사업: 맞춤형 반도체 개발 + ASIC·SoC 설계 서비스(팹리스 구조 기반)
• 주요 제품/프로젝트: IR Receiver IC, Key Scan IC(자체 제품) / 차량·네트워크용 AP / SoC 아키텍처 설계 / DDR5 RCD·CKD 등 메모리 인터페이스 설계
• 본사: 경기도 성남시 분당구 판교역로 252-12, 2~4층(판교)
• 생산설비는 없고, 설계 완료 후 파운드리 업체를 통해 양산하는 방식





알파칩스의 기업 경쟁력

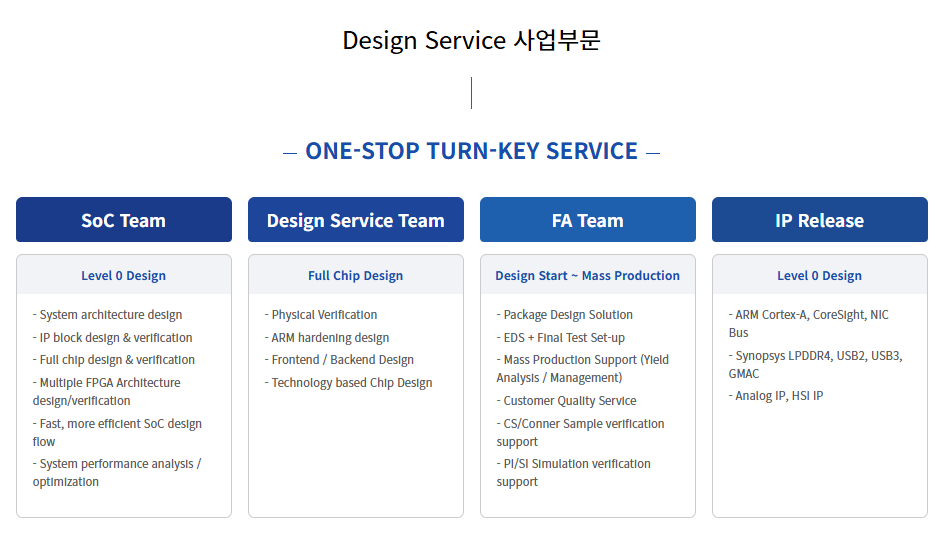

1. Total solution을 제공하는 확장형 디자인하우스
   • 아키텍처 기획(Level 0)부터 RTL, DFT, Physical design(level 1~2)까지 수행하고, 파운드리 양산 설정 및 OSAT 패키징·최종 테스트 단계까지 지원하는 확장형 디자인하우스 구조 보유
   • 전 공정 대응 설계 체계와 검증·양산 연계 역량을 기반으로 다양한 시스템반도체 개발 요구에 대응 가능한 total solution 제공 역량 보유
2. 삼성전자 국내 DSP
   • 2018년 삼성전자 SAFE 생태계의 국내 DSP로 파운드리 기반 시스템반도체 개발에서 안정적인 협업 체계 보유
   • 대규모 설계 프로젝트 수행 경험과 Samsung Foundry 기반의 설계·검증 프로세스 정착을 통한 신뢰성 확보



알파칩스의 핵심 기술 및 적용 제품



확장형 설계, 검증 플랫폼 기반의 고도화된 시스템 반도체 기술 보유

• 다양한 공정(4nm~28nm) 기반의 대규모 GDS 수행 경험과 자체 개발 설계 자동화 플랫폼(ADEON)을 보유하여 설계 품질·일정·검증을 통합 관리하는 기술 보유

Source: 알파칩스 홈페이지



구조 설계, 검증 IP 및 제품 포트폴리오 보유

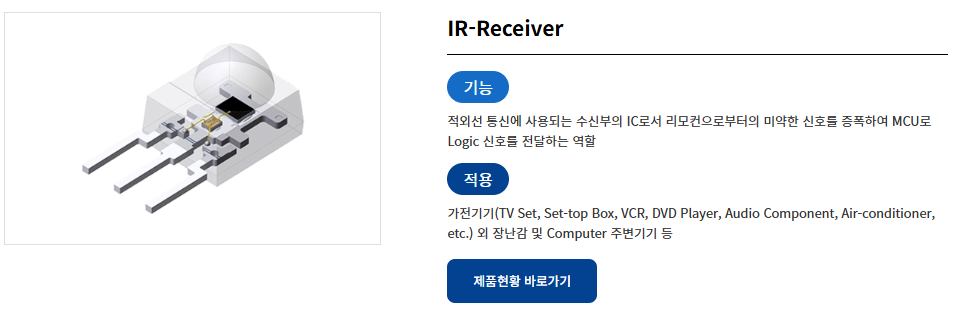

• IR Receiver, Key Scan IC 등 가전·센서용 Analog·Mixed IC 설계 기술과 노이즈 면역·저전력 구조 등 적용기술 보유
• 노멀코드·숏버스트코드·저가형 등 IR Receiver 라인업과 Key Scan IC 제품군을 자체 개발·상용화한 팹리스 기술 보유
• 다양한 가전제품 및 주변기기 적용이 가능한 아날로그·센서 IC 기술 보유

Source: 알파칩스 홈페이지





알파칩스의 시장 경쟁력



글로벌 IR Receiver 시장 점유율 및 원가·품질 경쟁 보유력

IR Receiver는 글로벌 시장 점유율 약 40%로 1위 기록 및 제품 다양성·적용 범위 측면에서 높은 시장 대응력 보유

• ADEON 기반 자동화 설계 환경을 통해 설계 기간을 약 25% 단축하여 비용·일정 경쟁력 확보



시장 동향

• 글로벌 반도체 IC 설계 서비스와 시스템반도체 시장은 AI·데이터센터·전장화·5G/6G 확산으로 고성능· 저전력 설계 수요 증가
• 아시아태평양을 중심으로 가전제품 시장이 구조적 성장세를 보이면서 IR Receiver·Key-Scan 등 가전용 반도체 수요 확대

이러한 산업 구조 변화는 고난도 설계 프로젝트, 차량용·네트워크용 AP, 가전용 아날로그·센서 IC 등 반도체 설계· 팹리스 제품 전반의 사업기회를 강화하는 요인으로 작용하고 있다.



글로벌 반도체 IC 설계 서비스 및 시스템 반도체 시장 동향

• 반도체 IC 설계 서비스는 다양한 전자기기에 적용되는 IC 설계, 개발, 검증 및 테스트를 수행하는 산업으로, 고성능·저전력·소형화된 전자제품 수요 증가와 함께 시장 규모가 빠르게 확대
• 스마트 디바이스, 산업용 IoT, 차량 전장화 및 네트워크 장비 등 응용처가 지속적으로 확대되고 있어, 복잡한 시스템 레벨 반도체 설계를 외부 전문 설계기업에 의존 비중 증가
• Verified Market Reports(2025)에 따르면 글로벌 반도체 IC 설계 서비스 시장의 규모는 2024년 302억 5천만 달러로 평가되었으며, 2024년부터 연평균 14.67%의 성장률을 기록하여 2033년에는 1,036억 8천만 달러 규모에 이를 것으로 전망됨
• 시장 성장 배경 →  복잡한 로직·프로세서 설계 수요 증가, 칩 아키텍처 고도화, 전력 최적화 설계 요구 확대



• 반도체 설계 서비스는 AI·IoT·5G/6G·자율주행 등 신규 산업 확산과 함께 시장 기반을 넓히고 있으며, 칩 복잡도 상승과 개발기간 단축 요구를 동시에 해결하는 핵심 산업으로 자리잡고 있습니다.
• AI 고도화로 NPU·AI 가속기 개발 수요가 커지고, IoT/엣지 확산으로 초저전력 설계 기술 수요가 증가하고 있습니다.
• 5G/6G 인프라 확대는 고속 인터페이스, 네트워크 처리용 SoC, 베이스밴드 칩 설계 수요를 늘리는 요인으로 제시됩니다.
• 2023년 지역별 시장 점유율은 아시아태평양 40%로 최대이며, 북미 35%, 유럽 15%, 라틴아메리카 5%, 중동·아프리카 5% 순입니다.
• 아시아태평양 비중이 큰 이유:  파운드리 중심 생태계 집중, 대규모 모바일·가전 시장, 한국·대만·중국 중심의 설계 기반 확대
• 서비스 유형별 비중: 로직 IC 설계 30%, 메모리 IC 설계 25%, 마이크로프로세서 설계 20%, 아날로그 IC 설계 15%  이는 모바일·AI·서버·자동차용 고성능 로직/프로세서 설계가 시장의 중심축이라는 것을 보임
• Research and Markets(2025) 전망에 따르면 글로벌 시스템반도체 시장은 2024년 6,254억 달러, 2025년 6,708억 달러에서 연평균 7.51% 성장해 2030년 9,661억 6천만 달러 규모가 예상됩니다.
• 시스템반도체 성장 동력으로는 데이터센터(대규모 AI 학습·추론) 수요, EV/자율주행 확산(차량용 AP·센서·전력반도체), IoT/웨어러블/스마트홈 확대, 5G/6G 인프라 확대(네트워크용 SoC)가 제시됩니다.
• 공정 미세화, DDR5·HBM 등 인터페이스 발전, 첨단 패키징 고도화가 고성능 SoC 개발을 가능하게 해 시장 확대에 긍정적이며, 미국 CHIPS Act·유럽 Chips Act·한국 K-반도체 전략 등 국가 정책 투자 확대도 성장에 기여한다고 정리합니다.
• 종합적으로 IC 설계 서비스와 시스템반도체 시장은 향후 10년간 지속 성장 가능성이 높고, 응용 산업 확대와 공정·패키징 기술 발전이 성장을 가속할 것으로 전망됨





아시아태평양 주도 아래 지속 성장하는 글로벌 가전제품 시장 추세

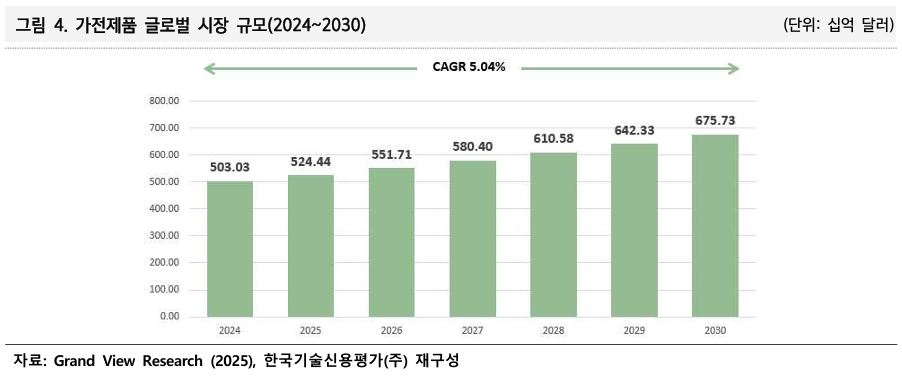

• Grand View Research(2025)에 따르면 글로벌 가전제품 시장 규모는 2024년 5,030억 3천만 달러로 평가되었으며, 2025년부터 연평균 5.04% 성장하여 2030년에는 6,757억 3천만 달러에 이를 것으로 전망된다.
• 지역별로는 예측 기간(2025~2030년) 동안 연평균 미국 시장이 3.8%, 유럽 시장이 4.0%의 성장 예상

2024년 기준 아시아태평양 지역은 글로벌 시장의 44.6%를 차지하며 가장 높은 비중을 기록하였고, 특히 중국·인도·인도네시아·베트남 등 빠르게 도시화가 진행되는 국가들이 다수 포함되어 있어 향후 글로벌 시장 중 가장 높은 성장세가 예상되는 지역으로 분석되고 있습니다.



• 가전제품 시장 성장은 가처분소득 증가와 생활수준 향상이 핵심 요인이고, 특히 신흥국을 중심으로 수요 확대
• 도시 지역에서는 바쁜 생활 패턴 때문에 세탁기·식기세척기·전자레인지처럼 가사 시간을 줄여주는 대형 가전 수요 증가
• 동시에 주거 공간이 작아지는 흐름에 맞춰 소형·다기능·에너지 효율형 제품 선호도 증가

제품군별로 2024년 글로벌 가전제품 시장에서 냉장고·세탁기·에어컨 등 대형 가전이 89.6%를 차지해, 소형 가전(블렌더·커피메이커·토스터·헤어드라이어 등)보다 시장 비중이 훨씬 큰 것으로 정리됩니다.





AI·전장·가전 시장 확대에 따른 시스템반도체 설계·가전용 IC 수요 증가 시사점

• 글로벌 반도체 IC 설계 서비스와 시스템반도체 시장은 고성능·저전력·고집적화 요구 확대에 따라 중장기 성장세 지속 전망
• AI·데이터센터·전장화·5G/6G 등 고기능 응용이 빠르게 확대되면서, 복잡한 설계를 수행할 수 있는 전문 설계 서비스 기업의 역할 증가
• 파운드리 미세공정과 패키징 기술 고도화로 설계 난이도가 상승하고, 설계·검증·DFT 등 통합 역량을 가진 팹리스/디자인서비스 기업의 중요성이 더 커질 것으로 정리 됨
• 가전제품 시장도 도시화, 가처분소득 증가, 생활수준 향상 등을 바탕으로 장기 성장세 유지
• 특히 아시아태평양은 가전 수요와 생산의 중심지여서 IR Receiver, Key Scan IC, Sensor Analog IC 등 가전용 반도체 수요가 안정적으로 이어질 것으로 전망
• 대형 가전 중심 수요에 더해 소형·저전력·다기능 제품 수요 확대가 가전용 IC 적용 범위를 넓히는 방향으로 작용

종합적으로 시스템반도체의 고성능 설계 수요 확대와 가전시장 구조적 성장은 동사의 주력 사업과 연결되며, 설계 서비스 프로젝트 확대(복잡도 증가), 차량용·네트워크용 AP 고도화, 가전용 IR Receiver·아날로그 IC의 안정적 수요가 중장기적으로 긍정 요인이라는 결론입니다.



기술 분석



알파칩스의 시장에서의 주요 기술력은 아래와 같습니다.

• 아키텍처 기획부터 RTL·DFT·Physical Design·양산·테스트 지원까지 수행하는 확장형 디자인하우스로, 시스템반도체 전 공정에 대응하는 설계 역량을 보유하고 있습니다.
• IR Receiver와 Key Scan IC 중심의 팹리스 제품은 글로벌 가전 시장을 기반으로 안정적 수요를 확보하며, 제품 라인업을 통해 다양한 고객사 요구 에 대응하고 있다.
• 선단공정 설계 경험과 자체 IP·특허, 고도화된 검증 기술을 바탕으로 차세대 SoC·AI·전장 반도체 수요 확대 환경에서 경쟁력을 유지하고 있다.



아키텍처 기획부터 양산·패키징까지 수행하는 확장형 시스템반도체 디자인하우스

• 시스템 반도체 분야 시장 상황

제품별 요구 사양과 설계 난이도가 높아 팹리스, 파운드리, OSAT, 디자인하우스 등으로 분업 구조가 형성되어 있다.

• 알파칩스의 차이점:
  • 일반적인 디자인하우스는 RTL 설계(Level 1)와 물리설계(Level 2)에 집중하지만, 알파칩스는 SoC 아키텍처 기획(Level 0)부터 RTL·DFT·물리설계까지 전 과정의 설계를 수행할 수 있는 역량 보유
  • 파운드리의 양산 설정과 OSAT 단계의 패키징·최종 테스트 지원까지 가능한 확장형 구조를 갖추고 있어 시스템반도체 개발 전 단계에서 total solution 제공이 가능하다.
  • 삼성전자 SAFE의 DSP(Design Solution Partner)로 선정되어 파운드리 생태계 내 기술 파트너 역할을 수행하고 있으며, 자동차·AI·보안·센서·모바일 등 다양한 분야에서 ASIC 및 SoC 설계 경험을 축적해 왔다.



이러한 설계 역량과 후공정 연계 능력은 복잡도가 높은 차세대 반도체 개발 수요 증가 환경에서 기술적 우위를 제공하는 요소로 평가된다.



글로벌 점유율 기반의 IR Receiver·Key Scan 중심 팹리스 제품 경쟁력

 디자인하우스 사업과 병행하여 팹리스 사업을 운영하고 있으며, 주요 제품으로 IR Receiver와 Key Scan IC 라인업을 보유

• IR Receiver는 Wi-Fi 환경에서의 높은 노이즈 저항성, 우수한 ESD(Electro-Static Discharge) 보호 능력, 저전류 소비, 외부광 간섭 억제 설계, 다양한 고객 코드 지원 등 성능 개선을 통해 품질 수준 고도화

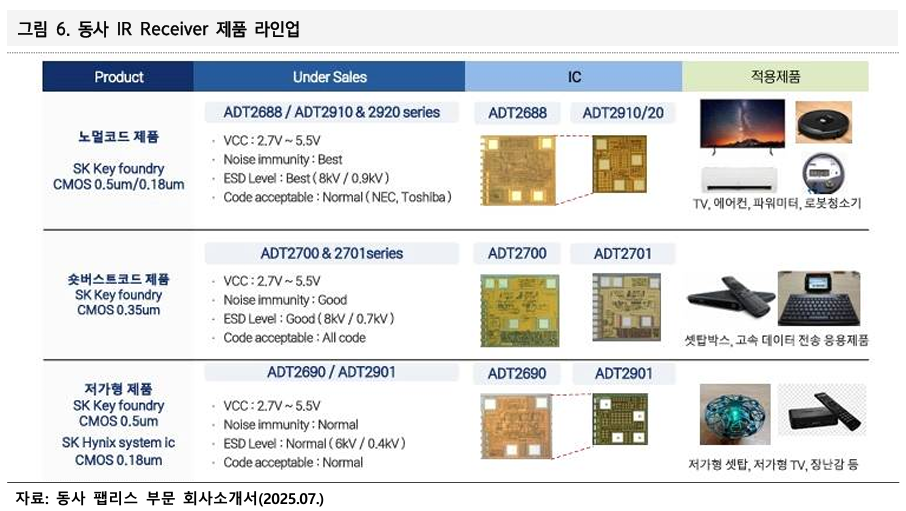

• 제품군은 노멀코드(ADT2688, ADT2910/20 Series), 숏버스트코드(ADT2700·2701 Series), 저가형(ADT2690·2901 Series)으로 구성되며, TV·에어컨·로봇청소기·셋톱박스·가전주방기기 등 광범위한 가전제품에 적용
• 오랜 레퍼런스와 대형 고객사 기반을 통해 약 40% 수준의 글로벌 IR Receiver 시장 점유율을 확보

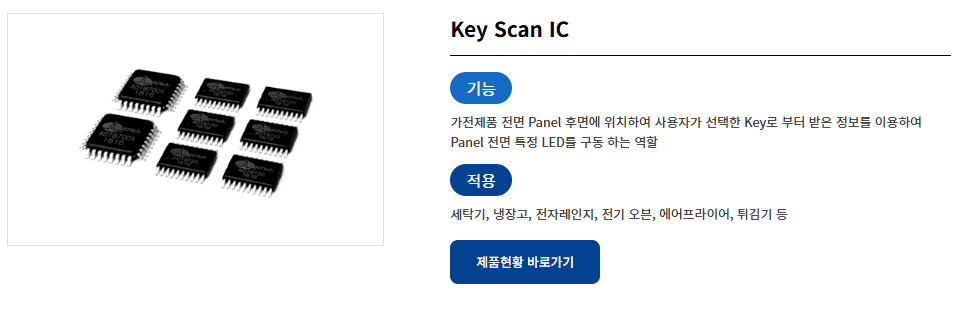

• Key Scan IC는 가전 전면 패널의 입력 신호를 검출해 LED·표시 장치를 구동하는 Drive IC이며, 세탁기·냉장고·에어컨·전자레인지·전기오븐·에어프라이어 등 대형·소형 가전에 폭넓게 적용된다.
• 동사의 주요 제품군은 ADT8700AF4(18V, LED Matrix·Key Scan 지원, LQFP-32L), ADT8710F4(18V, Common Anode, 8step 디밍), ADT8700L32(20v, 256step 디밍, I²C 인터페이스), ADT8740(5V, 소형 가전 적용) 등으로 구성되며, 노이즈 면역 특성, 다양한 Key Scan 구성 지원, 고전압·저전압 라인업 확보 등을 통해 가전용 Display/Key Interface IC 시장에서 경쟁력을 유지하고 있다.



미세공정 대응 설계기술과 IR·LED·Key Scan 중심의 고도화된 설계·검증 경쟁력

• 미세공정(0.35μm~0.18μm) 기반 SoC 설계 경험과 함께 Front-End·DFT·Back-End 전 과정의 설계·검증 역량 보유
• 연구개발 기능은 2025년 3분기 기준 18명의 전문 인력으로 유지되고 있다. 2025년 3분기 연구개발비는 21.9억 원으로 매출 대비 3.6% 수준이며, ARM Platform Peripheral IP 등 핵심 IP 개발을 지속하고 있다.
• 특허 기술력 측면에서는 IR Receiver, Key Scan 기능 LED 구동장치, 노이즈 제거 회로, 고전압 릴레이 장치 등 다수의 등록특허를 보유하고 있어 IR·LED·센서 구동 기술 분야에서 기술적 기반을 확보하고 있다. 특히 ADT2700·ADT2689·ADT8700 시리즈로 이어지는 특허 포트폴리오는 동사의 IR 및 Key Scan 제품군과 직접 연계되어 제품 설계 경쟁력을 뒷받침한다.
• 이와 같은 설계·검증 역량과 특허 기반 기술력은 복잡도 증가가 이어지는 시스템반도체 개발 환경에서 개발 안정성과 상용화 신뢰성을 높이는 요소로 작용하며, 팹리스 및 가전 제조 고객사 대상의 반복적·지속적 프로젝트 수행을 가능하게 하는 기반으로 평가된다.

이와 같은 설계·검증 역량과 특허 기반 기술력은 복잡도 증가가 이어지는 시스템반도체 개발 환경에서 개발 안정성과 상용화 신뢰성을 높이는 요소로 작용하며, 팹리스 및 가전 제조 고객사 대상의 반복적·지속적 프로젝트 수행을 가능하게 하는 기반으로 평가된다.

특허 홛동 동향



KIPRIS(2025.11.24.)에 따르면, 총 14건의 특허를 출원, 19건이 등록(매입 45건 포함) 됨

최근 10년 기준으로는 3건의 특허를 출원, 11건이 등록(매입 9건 포함) 됨

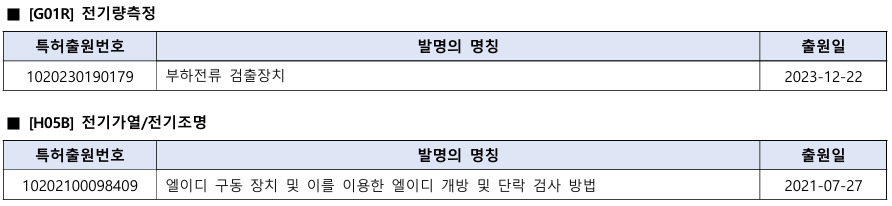

기술부문별 특허 동향

최근 10년간 출원한 특허의 IPC코드를 통해 파악한 주요 기술부문은 [전기량측정], [전기가열/전기조명] 등으로 파악돰

(단, 기술부문별 최대 5건씩만 표시)







주요 변동사항 및 향후 전망



동사는 국방, AI 반도체 분야에서 산학연 협력 체계를 구축하며 차세대 반도체 기술 개발을 위한 연구 네트워크를 확장하고 있다.

• 핵심 사업을 정리하고 사명을 알파칩스로 변경하며 반도체 중심의 사업 구조를 재정립한 것은 전략적 선택으로, 설계, 제품 사업의 집중도를 높임
• 선당공정 기술, 팹리스 제품 경쟁력, 연구개발 협력 기반을 토대로 AI, 전장, 국방 적용 반도체 수요 확대에 대응할 수 있는 성장 여건을 확보한 것으로 평가 됨



국방·AI 반도체 기술 개발을 위한 산학연 업무협약 체결

• 알파칩스는 2025년 11월 17일 전남대학교 지능형국방무인체계연구소, 광주테크노파크, 방산혁신기업 쿠오핀(Quopin), 엣지형 NPU(Neural Processing Unit) 개발기업 엣지에이아이(edgeAI)와 국방 및 AI 반도체 연구개발을 위한 산학연 상호협력 업무협약(MOU)을 체결

이번 협약은 전남대학교가 추진 중인 국방 연구 사업의 일환으로, 국방·AI 반도체 융합기술 개발 생태계 조성, 기술 자립 기반 강화, 지역 단위 혁신성장 촉진을 목표로 하고 있다. 협약 기관들은 국방 및 AI 반도체 분야 공동 연구, 학술·기술 정보 교류, 연구시설·인력·자원의 상호 활용, 인재 양성 및 산학 연계 프로그램 운영, 국내외 연구기관 공동 프로그램 참여 등 다양한 협력 활동을 추진할 예정이다. 알파칩스는 본 협약을 통해 산학연 기반의 국방용 AI 반도체 기술 개발 참여 기회를 확보하고, 관련 산업 분야에서의 경쟁력 강화가 기대 됨



비반도체 사업 정리와 반도체 중심 성장전략 재정립

• 알파칩스는 2002년 설립된 국내 1세대 디자인하우스 기업으로, 2016년 사업 다각화를 추진하며 사명을 알파홀딩스로 변경하였으나 비핵심 사업 확장에 따른 구조 비효율이 지속되었다. 이에 2024년 12월 윤석원 대표 취임 이후 비반도체 사업을 전면 정리하고, 2025년 3월 사명을 다시 알파칩스로 변경하였다.

정리된 사업
한송네오텍(디스플레이 제조장비), 피플스파마코리아(의약품), 알파에너웍스(태양광 외장재), 웰그램(핀테크), 팬아시아바이오1호펀드(투자조합), 에어포트시티/알파피앤아이(부동산) 등

• 대표 취임 이후의 사명 변경은 단순한 명칭 복귀가 아니라, 알파칩스의 정체성을 시스템반도체 설계 서비스 기업에서 글로벌 팹리스 기업으로 확장하겠다는 전략적 방향성을 의미하며, 사업 포트폴리오를 반도체 중심으로 재정렬하겠다는 의지가 반영된 조치로 평가됨



알파칩스의 디자인서비스 부분 모집 공고

이 공고는 2026년 상반기 알파칩스 1기 공채관련 공고입니다. 투자를 하시는 분들과 다르게 이 회사에 취업을 목표로 하고 있으시다면, 해당 직무의 담당업무가 무엇이고 필요한 자격 요건은 뭔지 확인하고 넘어가시면 좋을 것 같습니다.

Source: 사람인(알파칩스)





최근 기사(2026년 2월 기준)



마지막으로 최근 기사들로 글을 마무리하겠습니다.

https://www.etnews.com/20260121000194?utm_source=chatgpt.com

삼성 디자인하우스 파트너 알파칩스, 8나노 첨단 설계 지원 확장

삼성전자 파운드리 사업부 DSP로서 8nm 양산(예정) 프로젝트(모뎀 칩) 언급, 향후 5nm 이하까지 영역 확장 계획.





https://marketin.edaily.co.kr/News/ReadE?newsId=03220966645346912&utm_source=chatgpt.com

알파칩스, 반도체 전류 측정 핵심 기술 특허 등록…"글로벌 기술장벽 구축 진행"

칩 내부에서 전류를 정밀 측정하는 기술에 대한 국내 특허 등록 및 국제특허(PCT) 출원 완료, 자동차/산업용/전력관리 IC 등에 적용 확대 기대



https://www.newsis.com/view/NISX20260112_0003473160

알파칩스, 삼성전자 출신 전문가 영입…반도체 사업 강화

알파칩스가 삼성전자 출신 반도체 전문가(김현규 부사장 등)를 영입해 조직 개편을 마무리하고, 해외 영업·마케팅을 강화하며 시스템반도체(디자인하우스) 중심으로 사업을 재편
